Worm Gear KWS 10.0 SR

  • Series wound DC motor with high torque and excellent speed.
  • Three-stage planetary gear set provides high transmission efficiency.
  • Patent powerful double-cone brake with zero sliding distance.
  • Patent clutch is easy to operate when rolling in and out.
  • Waterproof rating: IP68

Product Detail​

Specification

Line pull:                          10,000lbs/4,536kgs

Motor:                               DC 12V/6.0HP DC24V/3.0HP

Gearing:                            Worm Gear

Gear Ratio:                       424:1

Wire Rope Size:               11×32''×100'' (8.7mm×30M)

Drum  Size:                       3.5''×9'' (63.5mm×229M)

Line Pull​

Layer of Wire Rope                               Max Line Pull

  1.                                                    10,000lbs/4,536kgs

  2.                                                      8,157lbs/3,670kgs

  3.                                                      6,894lbs/3,127kgs

  4.                                                      6,000lbs/2,722kgs

Line Speed and AMP Draw (1st layer of rope on the drum)

Load                                               Line Speed                                AMP Draw(12V)                        AMP Draw(24V)

No Load                                      6.4FPM/21MPM                                   80                                                    45

4,000lbs/1,814kgs                 2.8FPM/9.2MPM                                 190                                                   95

6,000lbs/2,722kgs                 1.8FPM/6.0MPM                                 280                                                 140

8,000lbs/3,630kgs                 1.5FPM/4.8MPM                                 310                                                 180

10,000lbs/4,536kgs               0.9FPM/2.7MPM                                 390                                                 220

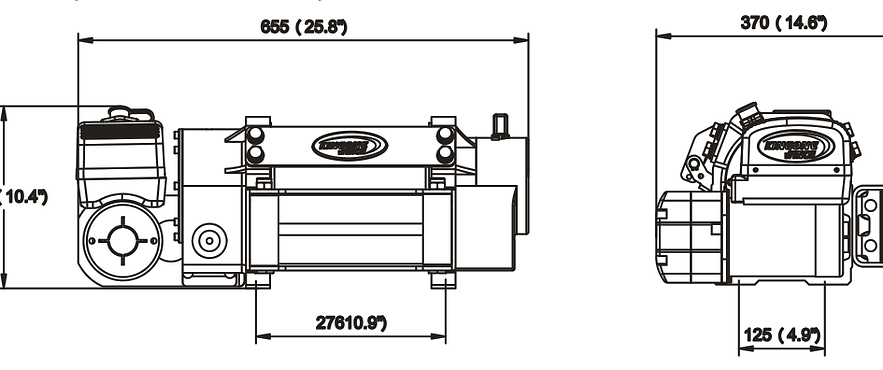

Dimensions (mm)

Standard Accessories

  • Controller

  • Control Unit

  • Mounting Hardware

  • Handsaver Strap

  • Sythetic Rope

  • Hawse Fairlead

  • Hook

Packaging​

Winch weight : 53kgs/116.8lbs

Gross Weight : 55kgs/121.2lbs

Box Dimension :680×395×300mm(26.77''×15.55''×11.81'')
